¿Qué es una PCB de cobre pesado?
Una PCB de cobre pesado se refiere a una placa de circuito impreso (PCB) con capas de cobre significativamente más gruesas en comparación con las PCB estándar. En los PCB típicos, el espesor del cobre oscila entre 0.5 oz/ft² y 1 oz/ft², mientras que en los PCB de cobre pesados, el espesor puede variar entre 3 oz/ft² y 20 oz/ft² o incluso más. Este espesor adicional mejora la capacidad de la PCB para transportar altas corrientes, disipar el calor de manera eficiente y mejorar la resistencia mecánica, lo que hace que las PCB de cobre pesado sean ideales para su uso en aplicaciones que requieren alta potencia, condiciones extremas o rendimiento de servicio pesado.
Espesor del cobre en PCB de cobre pesado
Los PCB estándar utilizan espesores de cobre en el rango de 0.5 a 1 oz/pie², lo que equivale a alrededor de 17 a 35 micrones. Por el contrario, los PCB de cobre pesados pueden tener capas de cobre que van desde 3 oz/ft² hasta 20 oz/ft² o más, lo que aumenta significativamente su capacidad para manejar altas corrientes eléctricas y estrés térmico. A modo de contexto, 1 onza de cobre repartida en 1 pie cuadrado equivale a un espesor de aproximadamente 35 micras. Cuando el espesor del cobre aumenta a 3 oz o más, la capacidad general de la PCB para manejar carga eléctrica aumenta dramáticamente.
¿Por qué elegirnos?
Equipo profesional
Un proveedor de servicios de seguridad en el que confían los clientes, presta servicios a clientes de muchas industrias, como gobierno y empresas, finanzas, atención médica, Internet, comercio electrónico, etc.
Apoyo técnico
Nuestro equipo de expertos está disponible para ayudar con la resolución de problemas, responder consultas técnicas y brindar orientación.
Suministro confiable
Ofrecemos un modelo de cadena de suministro integrada verticalmente para garantizar un suministro confiable a largo plazo y una trazabilidad completa.
Servicio al cliente
Priorizamos la comunicación abierta para abordar los requisitos específicos de nuestros clientes y ofrecer soluciones personalizadas.
Productos relacionados
Ventajas de los PCB de cobre pesado
Alta capacidad de carga de corriente
El mayor espesor del cobre permite que los PCB de cobre pesados soporten corrientes eléctricas mucho más altas sin sobrecalentarse ni causar fallas en el circuito. Esto los hace ideales para aplicaciones como convertidores de potencia, sistemas de distribución de energía y controladores industriales que requieren grandes corrientes.
Disipación de calor superior
Las capas de cobre más gruesas en los PCB de cobre pesados proporcionan una excelente disipación del calor, lo que ayuda a prevenir daños a los circuitos debido a las altas temperaturas. Esta característica es especialmente crítica en aplicaciones como vehículos eléctricos (EV), módulos de potencia e iluminación LED de alta potencia, donde es necesaria una gestión constante del calor para una confiabilidad a largo plazo.
Resistencia mecánica mejorada
Los PCB de cobre pesado ofrecen una mayor resistencia mecánica, lo que los hace capaces de soportar entornos extremos, como altas vibraciones, golpes y rápidas fluctuaciones de temperatura. Esto los convierte en una solución de referencia para equipos electrónicos automotrices, aeroespaciales y militares que requieren PCB duraderos y de alto rendimiento.
Capacidades de diseño complejas y de alta potencia
Estos PCB permiten diseños más sofisticados e complejos al admitir circuitos multicapa con diferentes espesores de cobre. Esta versatilidad permite a los ingenieros diseñar circuitos que cumplan requisitos específicos de densidad de potencia sin comprometer el rendimiento o la confiabilidad.
Aplicaciones de PCB de cobre pesado
Los PCB de cobre pesado se utilizan ampliamente en aplicaciones que requieren alta corriente y confiabilidad superior. Algunos sectores y casos de uso comunes incluyen:
En convertidores de potencia, inversores y sistemas de alimentación ininterrumpida (UPS), los PCB de cobre pesados son esenciales para gestionar el flujo de grandes corrientes y garantizar que los sistemas no se sobrecalienten durante el funcionamiento.
Con la creciente demanda de vehículos eléctricos (EV) y vehículos eléctricos híbridos (HEV), los PCB de cobre pesados desempeñan un papel fundamental en la gestión de sistemas de baterías de alta potencia y unidades de control de motores que requieren una disipación de calor eficiente y altas capacidades de manejo de corriente.
Estos sectores requieren PCB que puedan funcionar en entornos extremos, incluidas altas temperaturas y tensión mecánica. Los PCB de cobre pesado proporcionan la robustez y confiabilidad necesarias para los equipos en estos campos exigentes.
A medida que los sistemas de iluminación LED de alta potencia se vuelven más comunes, la capacidad de gestionar grandes cantidades de calor se vuelve cada vez más importante. Los PCB de cobre pesado ayudan a disipar el calor generado por los LED, mejorando la eficiencia y extendiendo la vida útil de los sistemas de iluminación.
¿Cómo funciona una PCB de cobre pesado?
Una PCB de cobre pesado funciona utilizando capas de cobre significativamente más gruesas que las PCB estándar, lo que le permite manejar corrientes más altas y mejorar la disipación de calor. En una PCB típica, las trazas de cobre actúan como vías conductoras de electricidad, pero en las PCB de cobre pesadas, estas trazas son mucho más gruesas, lo que permite que la placa transporte cargas eléctricas más grandes sin sobrecalentarse ni causar fallas.
Las capas de cobre más gruesas también ayudan a distribuir y disipar el calor de manera más efectiva, lo que garantiza que los componentes de la placa permanezcan dentro de temperaturas de funcionamiento seguras. Esta característica es particularmente crucial en aplicaciones de alta potencia como fuentes de alimentación, electrónica automotriz y maquinaria industrial, donde la gestión térmica confiable es clave para prevenir daños y garantizar la estabilidad a largo plazo.
Además, los PCB de cobre pesados permiten diseños de circuitos multicapa, donde cada capa puede tener diferentes espesores de cobre para cumplir con diferentes requisitos eléctricos o térmicos. Esta flexibilidad los hace adecuados para diseños complejos y de alta potencia, ofreciendo resistencia mecánica mejorada para soportar condiciones duras como temperaturas extremas, vibraciones o estrés físico.
En resumen, los PCB de cobre pesado funcionan mediante la utilización de gruesas capas de cobre para mejorar la capacidad de corriente, la gestión del calor y la durabilidad, lo que los hace ideales para aplicaciones eléctricas exigentes.
Tipos de PCB de cobre pesado
Los PCB de cobre pesado vienen en varios tipos, cada uno de los cuales está diseñado para satisfacer necesidades de aplicaciones específicas:
PCB de cobre pesado de una cara
Cuenta con una capa de cobre grueso para aplicaciones simples y de alta corriente.
PCB de cobre pesado de doble cara
Tiene gruesas capas de cobre en ambos lados, lo que permite circuitos más complejos y una mejor distribución de energía.

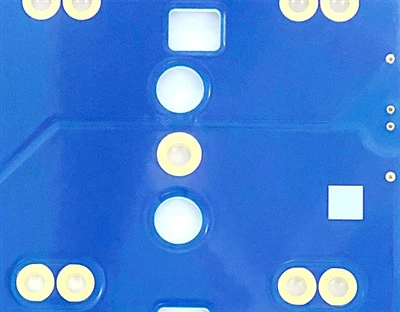

PCB de cobre pesado multicapa
Contiene múltiples capas de cobre con diferentes espesores, ideal para aplicaciones de alta potencia y alta densidad.
PCB híbrido de cobre pesado
Combina capas de cobre pesadas con capas de cobre estándar, ofreciendo un equilibrio entre rentabilidad y rendimiento para requisitos de diseño específicos.
Proceso de diseño de PCB de cobre pesado
El proceso de diseño de una PCB de cobre pesado es más complejo que el de las PCB estándar debido al mayor espesor del cobre y la necesidad de manejar altas corrientes y disipar el calor de manera efectiva. A continuación se ofrece una descripción general de los pasos clave involucrados:
El primer paso es analizar las necesidades específicas de la aplicación, incluida la capacidad de transporte de corriente, la disipación de calor y los requisitos de resistencia mecánica. Estos factores determinarán el espesor del cobre, que generalmente oscila entre 3 oz/pie² y 20 oz/pie² o más, y el enfoque general del diseño.
En esta etapa, el diseñador crea el diseño de la PCB utilizando un software CAD, definiendo las trazas, capas y componentes de cobre. Se presta especial atención al ancho de la pista y al espaciado para adaptarse a las mayores cargas de corriente. A menudo se incluyen planos de potencia y vías térmicas para ayudar a distribuir el calor de manera uniforme en todos los ámbitos.
Los PCB de cobre pesado requieren materiales base de alta calidad para resistir la tensión adicional del cobre más grueso y las temperaturas más altas. Los laminados a base de FR-4, poliimida y cerámica son opciones comunes según los requisitos térmicos y mecánicos de la aplicación.
Las gruesas capas de cobre se aplican mediante un proceso llamado enchapado. Se utilizan varias pasadas de galvanoplastia de cobre para crear el espesor de cobre deseado en la placa. Este paso es crucial para garantizar la uniformidad en la distribución del cobre en todas las capas.
Los diseñadores deben asegurarse de que la placa pueda disipar el calor de manera efectiva para evitar el sobrecalentamiento. A menudo, esto implica integrar soluciones de gestión térmica, como disipadores de calor, o diseñar vías térmicas para transferir calor lejos de áreas críticas.
Una vez que se completa el diseño, la PCB se somete a pruebas para garantizar que cumpla con las especificaciones de rendimiento eléctrico y térmico. Esto puede incluir pruebas de carga actual, ciclos térmicos y pruebas de tensión mecánica.
Nuestra fábrica
Sihui Fuji Electronics Technology Co., Ltd. Fundada en 2009, se ha centrado en la producción confiable y a largo plazo de placas de circuito durante 14 años. Con la solidez de producción de pruebas allegro, producción en masa, múltiples nombres de productos, varios lotes y tiempos de entrega cortos, brinda servicios integrales integrales para satisfacer las necesidades de los clientes en la mayor medida posible. Es un fabricante chino de placas de circuitos electrónicos con amplia experiencia en gestión de calidad de empresas japonesas. Negocio.
¡Asóciese con el fabricante líder para sus necesidades de PCB de cobre pesado!
En Fuji, nos especializamos en ofrecer PCB de cobre pesado de alta calidad diseñados para satisfacer las demandas de aplicaciones de alta corriente y alta potencia. Como fabricante y proveedor de confianza, entendemos que cada proyecto es único, por lo que ofrecemos servicios OEM totalmente personalizables y adaptados a sus especificaciones exactas.
Nuestros productos están diseñados para brindar un rendimiento superior, una excelente disipación de calor y una resistencia mecánica mejorada. Trabajamos estrechamente con nuestros clientes para garantizar que cada PCB que producimos esté optimizado para lograr la máxima eficiencia y confiabilidad incluso en los entornos más desafiantes.
Nuestro equipo de expertos está listo para ayudarlo en cada paso del proceso, desde el diseño inicial hasta la producción final. Con nuestra tecnología de punta y años de experiencia, entregamos productos que superan las expectativas.
Póngase en contacto con nosotros hoy para una consulta y cotización gratuitas. ¡Impulsemos sus innovaciones con las mejores soluciones de PCB de cobre pesado de la industria!
Como uno de los principales fabricantes y proveedores de PCB de cobre pesado en China, le damos una calurosa bienvenida para que compre o venda al por mayor PCB de cobre pesado a granel para la venta aquí desde nuestra fábrica. Todos los productos personalizados son de alta calidad y precio competitivo. Contáctenos para cotización y muestra gratis.
