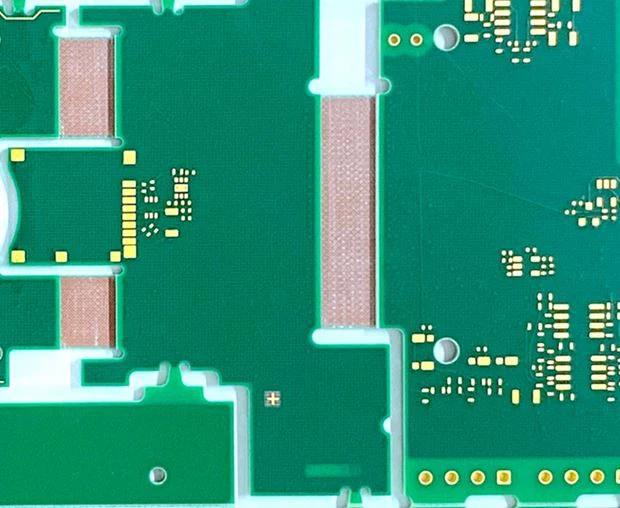

Pcb semiflexible de control industrial

Control industrial La PCB semiflexible es un tipo de placa de circuito impreso ampliamente utilizada en equipos de automatización, utilizada principalmente para controlar el funcionamiento de diversos equipos de producción. En la actualidad, la tendencia de desarrollo de miniaturización, multifuncionalidad y alta confiabilidad de los productos electrónicos...

Envíeconsulta

Descripción

En la actualidad, la tendencia de desarrollo de miniaturización, multifuncionalidad y alta confiabilidad de los productos electrónicos requiere que la forma de empaque de los productos electrónicos se desarrolle hacia el ensamblaje tridimensional. Las ventajas de las placas rígidas-flexibles en la combinación de placas rígidas y flexibles, que pueden proporcionar la función de proceso de las placas de circuito impreso rígidas y lograr una flexión local, se utilizan ampliamente en el ensamblaje tridimensional de productos electrónicos.

La placa de circuito impreso semiflexible es un tipo de placa rígida-flexible. Basado en una tecnología rígida de múltiples capas, está hecho de materiales de tablero flexibles convencionales que se pueden doblar. No es necesario utilizar costosos materiales flexibles de poliimida, que pueden reducir los costos de material y procesamiento, proporcionar una mejor resistencia al calor y un rendimiento eléctrico más estable. Se aplica a productos electrónicos que no necesitan múltiples flexiones dinámicas y solo necesitan doblarse menos veces durante la instalación, retrabajo y mantenimiento.

El uso de placas de circuito impreso semiflexibles de control industrial puede mejorar en gran medida la eficiencia y precisión de la producción en fábrica, reducir la intervención humana en el proceso de producción, reducir los costos de producción y mejorar la unidad de la calidad y las especificaciones del producto. Por lo tanto, en la fabricación moderna de automatización de fábricas, las placas de circuitos semiflexibles de control industrial se han convertido en un componente indispensable e importante.

Método convencional para fabricar tableros semiflexibles.

1. Usando el método de preapertura, el primero presiona la parte rígida del FR-4 convencional, el segundo presiona el FR-4 a la posición semi flexible, y la pre apertura del PP (semi curado hoja) y FR-4 en el área expuesta flexible.

2. Fabricado con enrutamiento de profundidad controlada, prensado rígido FR-4 puro, enrutamiento de profundidad controlada delgado, el área que necesita doblarse se puede controlar con un cierto espesor como un área de flexión flexible.

Dificultades técnicas de dos procesos.

1. Durante la producción de prensado secundario, el uso de materiales adhesivos convencionales puede provocar un desbordamiento significativo del adhesivo. No existe un patrón obvio de desbordamiento del adhesivo en el proceso de prensado, diseño de apilamiento y método de disposición, lo cual es difícil de controlar. Existe riesgo de fractura en la depresión de presión y en la posición de media flexión. El proceso de posprensado requiere un control especial de la concavidad y convexidad de la posición semiflexible y otras posiciones, como el patrón y la máscara de soldadura.

2. La producción de fresado directo con control de profundidad requiere una alta precisión del equipo. El espesor desigual de la posición semiflexible está estrechamente relacionado con el rendimiento de flexión y el espesor desigual puede romperse fácilmente.

Con el continuo desarrollo y progreso de la tecnología de automatización industrial, las perspectivas de aplicación de las placas de circuito impreso semiflexibles de control industrial también son cada vez más amplias. En el futuro, con la aplicación continua de nuevos materiales y tecnologías, el rendimiento y la confiabilidad de esta placa de circuito impreso seguirán mejorando, brindando un mayor apoyo a la fabricación automatizada y al desarrollo industrial.

Control industrial PCB semiflexible es una placa de circuito aplicada en el campo del control industrial. El entorno especial en el que se utilizan los productos de control industrial impone altos requisitos en cuanto a la calidad de los tableros. Sihui Fuji tiene una rica experiencia y tecnología en la producción de placas de circuitos semiflexibles. Contamos con un equipo dedicado al proyecto de sustratos semiflexibles, que mejora constantemente los materiales y procesos y coopera con equipos de alta precisión. Tenemos la capacidad y la confianza para hacer un buen trabajo en cada placa de circuito impreso semiflexible que los clientes nos confían.

Industrial control Semi-flex pcb
